S automatickým filtrem

Agregáty chlazení - pro lehké kovy - hliník, titan

Použití
  • pro chlazení nástrojů při obrábění kovů, včetně lehkých - např. hliník a titan
  • pro chlazení nástroje oplachem i středem nástroje
  • pro emulze s různým obsahem minerálního oleje, syntetické chladicí kapaliny a řezné oleje
  • zahrnuje filtraci procesní kapaliny
  • tvar a velikost nádrže lze upravit dle potřeb zákazníka

 prospekt HYTEK přehled

 prospekt HYTEK AF100

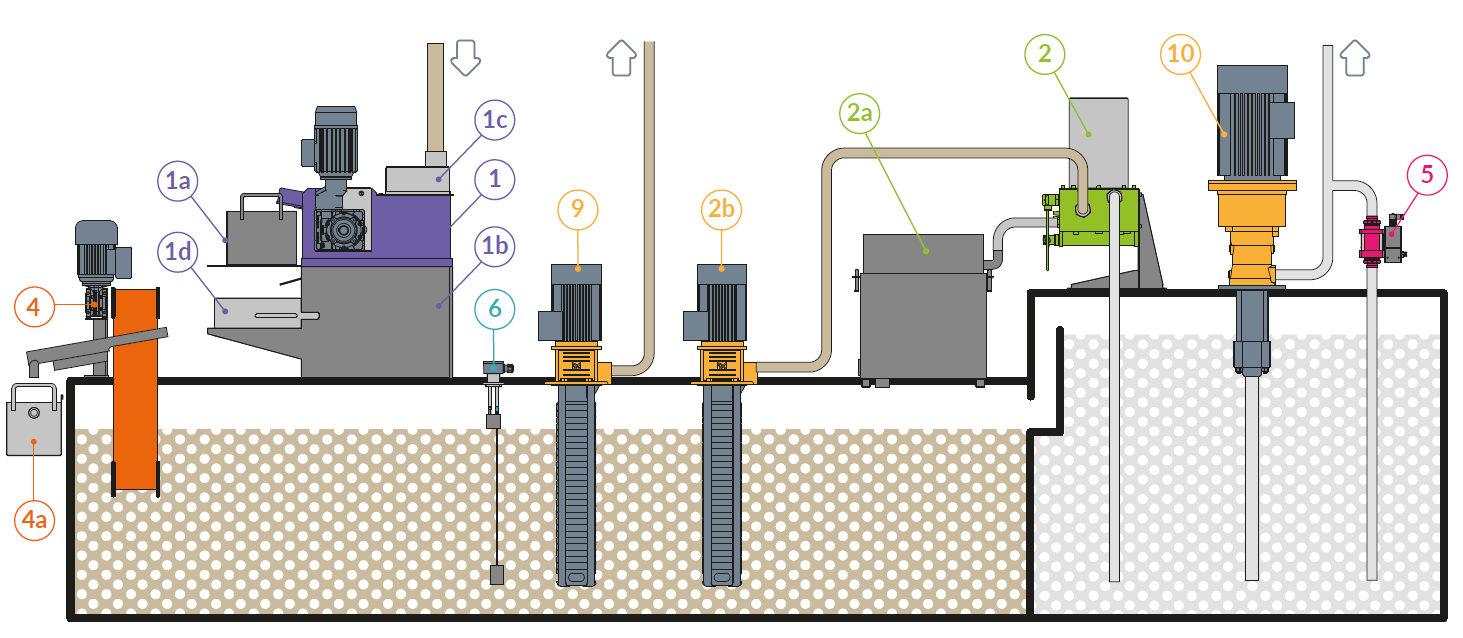

Schéma-chlazení-s-automatickým-filtrem_1463x638

1

-  magnetický odlučovač

2b

-  pomocné čerpadlo

1a

-  nádrž na třísky

4

-  odlučovač oleje

1b

-  nádstavba

4a

-  nádržka na olej

1c

-  rozvodný kryt

5

-  elektronický tlakový ventil

1d

-  sběrný koš

6

-  elektrický hladinoměr

2

-  automatický svíčkový filtr

9

-  oplachové čerpadlo

2a

-  kalová nádrž

10

-  vysokotlaké čerpadlo

Technické parametry zařízení
  • chlazení oplachem: Qmax = 50-300 l/min
  • tlak p = 6 bar, filtrace 100 MIC
  • chlazení středem nástroje: Qmax = 30-60 l/min
  • tlak p = 20-100 bar, filtrace 30 MIC (resp. 10-30 MIC)
  • (přesnou hodnotu tlaku nutno upřesnit v poptávce)
Nádrže
  • nádrž oplachová - objem V = 550-2000 litrů
  • nádrž vysokotlaká - objem V = 250-1000 litrů
02-01-00_16-285-CHA-AF_800x600
