Světlost DN 04

Elektromagneticky ovládané šoupátkové rozvaděče DN 04

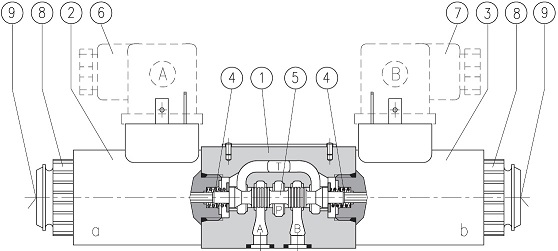

Rozvaděče DN04 se skládají z litinového tělesa (1), válcového šoupátka (5), vratných pružin (4) a ovládacích elektromagnetů (2, 3). Třípolohové rozvaděče mají vždy dva ovládací elektromagnety a dvě vratné  pružiny. Dvoupolohové rozvaděče mají jeden ovládací elektromagnet a jednu vratnou pružinu nebo dva ovládací elektromagnety a aretaci polohy šoupátka. Elektromagnety jsou napájeny stejnosměrným proudem přes konektorové nástrčky A, B (6, 7) bez usměrňovače nebo střídavým proudem přes konektorové nástrčky s vestavěným usměrňovačem. Konektorové nástrčky (6, 7) jsou otočné po 90°. Po povolení upevňovací matice (8) lze elektromagnety natáčet kolem své osy v rozsahu 360°.

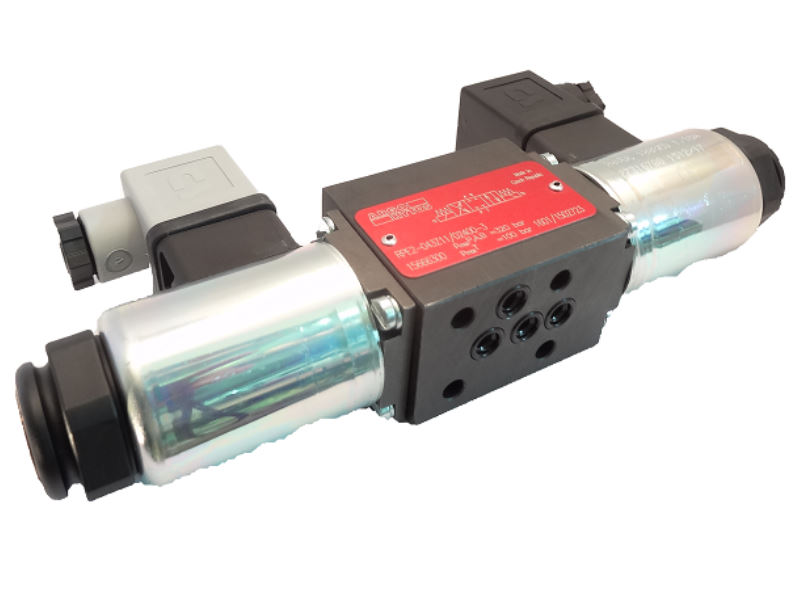

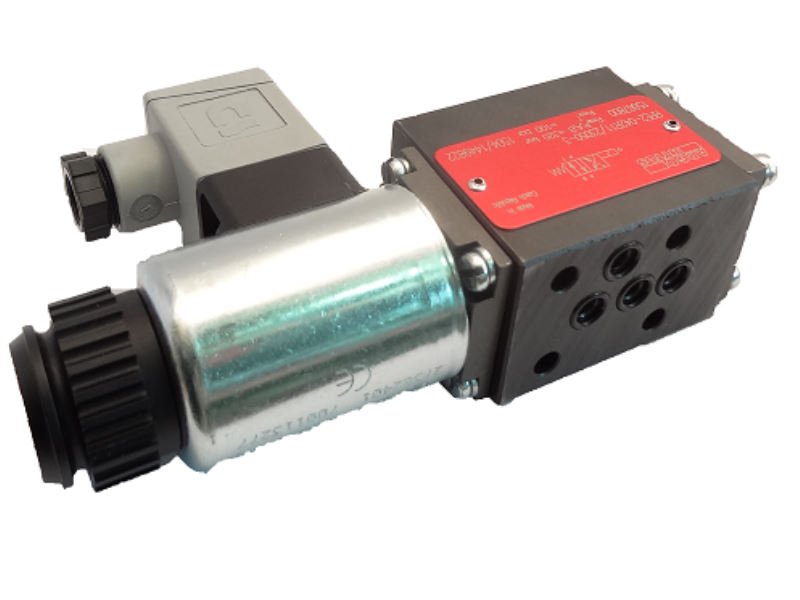

Katalogový list  RPE2-04
                                                                                                     RPE3-04

 RPE3-04_řez

poptat produkt

Rozvaděč

Elektromagneticky ovládaný šoupátkový rozvaděč DN04

RPE2-042R11/02400-3
K03051
běžně skladem
na poptání

Rozvaděč

Elektromagneticky ovládaný šoupátkový rozvaděč DN04

RPE2-042R11/23050-3
K08287
běžně skladem
na poptání

Rozvaděč bez konektoru

Elektromagneticky ovládaný šoupátkový rozvaděč DN04

RPE3-042R11/02400E1
K03543
skladem
1 120,00 Kč (bez DPH)

Rozvaděč

Elektromagneticky ovládaný šoupátkový rozvaděč DN04 náhrada za RSE4-043P11/024S-1

RPE2-043P11/02400-3
K06909
běžně skladem
na poptání

Rozvaděč

Elektromagneticky ovládaný šoupátkový rozvaděč DN04 náhrada za RSE4-043Y11/024S-1

RPE2-043Y11/02400-3
K01673
běžně skladem
na poptání

Rozvaděč

Elektromagneticky ovládaný šoupátkový rozvaděč DN04 náhrada za RSE4-043Y11/024S-1

RPE2-043Z11/02400-3
K01409
běžně skladem
na poptání
