S pásovým filtrem

Agregáty chlazení - pro magnetické i nemagnetické kovy

Použití
  • pro chlazení nástrojů při obrábění kovů, vhodné pro broušení
  • pro chlazení nástroje oplachem i středem nástroje
  • pro emulze s různým obsahem minerálního oleje, syntetické chladicí kapaliny a řezné oleje
  • zahrnuje filtraci procesní kapaliny
  • tvar a velikost nádrže lze upravit dle potřeb zákazníka

 prospekt HYTEK_SESTAVY

 prospekt HYTEK_FP100

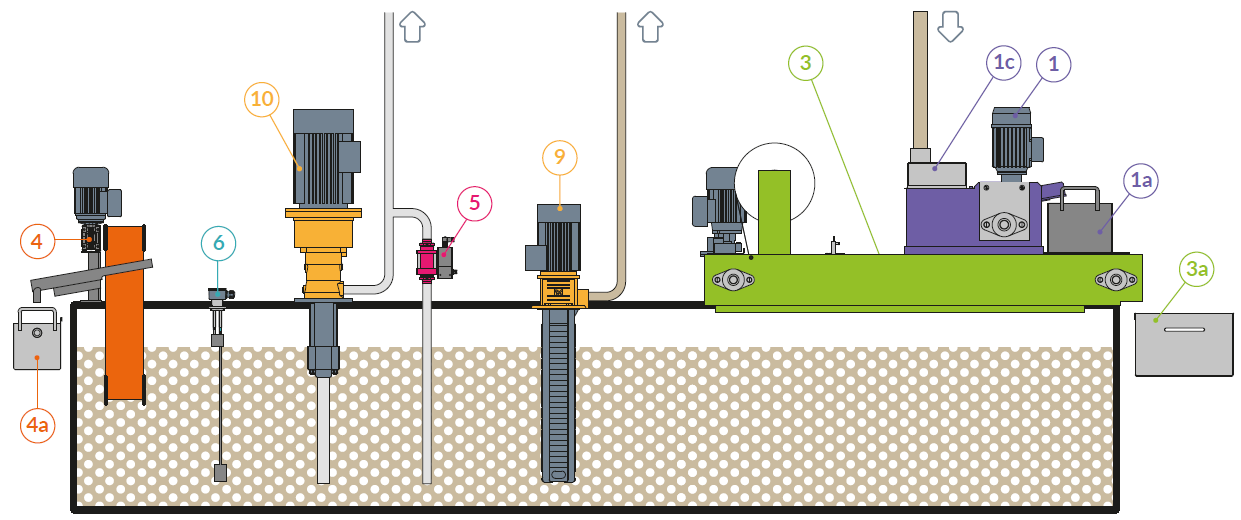

Schéma-chlazení-s-pásovým-filtrem_1241x520

1

-  magnetický odlučovač

4

-  odlučovač oleje

1a

-  nádrž na třísky

4a

-  nádržka na olej

1c

-  rozvodný kryt

5

-  elektronický tlakový ventil

3

-  pásový filtr

6

-  elektrický hladinoměr

3a -  nádrž na znečistěnou filtrační tkaninu

9

-  oplachové čerpadlo

10

-  vysokotlaké čerpadlo

Technické parametry zařízení
  • chlazení oplachem: Qmax = 50-300 l/min
  • tlak p = 6 bar, filtrace 100 MIC
  • chlazení středem nástroje: Qmax = 30-60 l/min
  • tlak p = 20-100 bar, filtrace 40 MIC (resp. 10-40 MIC)
  • (přesnou hodnotu tlaku nutno upřesnit v poptávce)
Nádrže
  • nádrž oplachová - objem V = 550-2000 litrů
02-02-00_CHAV70_pasovy_filtr
