Odlehčovací ventily

Jsou to nepřímo řízené tlakové přepouštěcí ventily, doplněné o ovládání řídicího stupně externím tlakovým signálem.

Jsou určeny pro:

odlehčení čerpadla v obvodech s akumulátory, kde je akumulátor používán jako zdroj tlakové energie; je-li akumulátor již naplněný, ventil se otevře a přepouští kapalinu volně zpět do nádrže

odpojení nízkotlakého čerpadla v systémech se dvěma čerpadly

v obvodech, kde je přebytečné možství oleje svedeno do nádrže, plní funkci pojišťovacího ventilu čerpadla

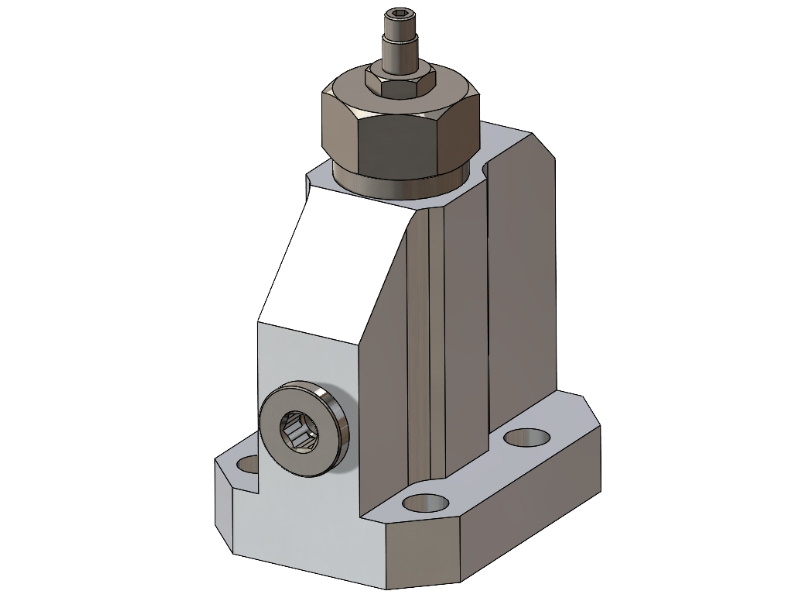

Odlehčovací ventil HYTEK

Ventil se používá pro odlehčení čerpadla (čerpadel) do nádrže.
Dosáhne-li tlak v obvodu akumulátoru hodnotu nastavenou na ventilu, ventil se otevře a kapalina od čerpadla (A) proudí do nádrže (B). Tlak z obvodu akumulátoru (X) udržuje otevřený řidicí stupeň ventilu pomocí pístku tak dlouho, dokud tlak v akumulátoru nepoklesne na hodnotu přibližně 85 % nastaveného tlaku. Tlak se nastavuje nastavovacím šroubem, který stlačí pružinu nad pístkem.

05-03-03_Schema-zapojeni_VO_800x600
