S hydrocyklonem

Agregáty chlazení - s filtrací pro oceli a barevné kovy

Použití
  • pro chlazení nástrojů při obrábění kovů (kromě lehkých kovů)
  • pro chlazení nástroje oplachem i středem nástroje
  • pro emulze s různým obsahem minerálního oleje a syntetické chladicí kapaliny
  • zahrnuje filtraci procesní kapaliny
  • tvar a velikost nádrže lze upravit dle potřeb zákazníka

prospekt HYTEK_SESTAVY

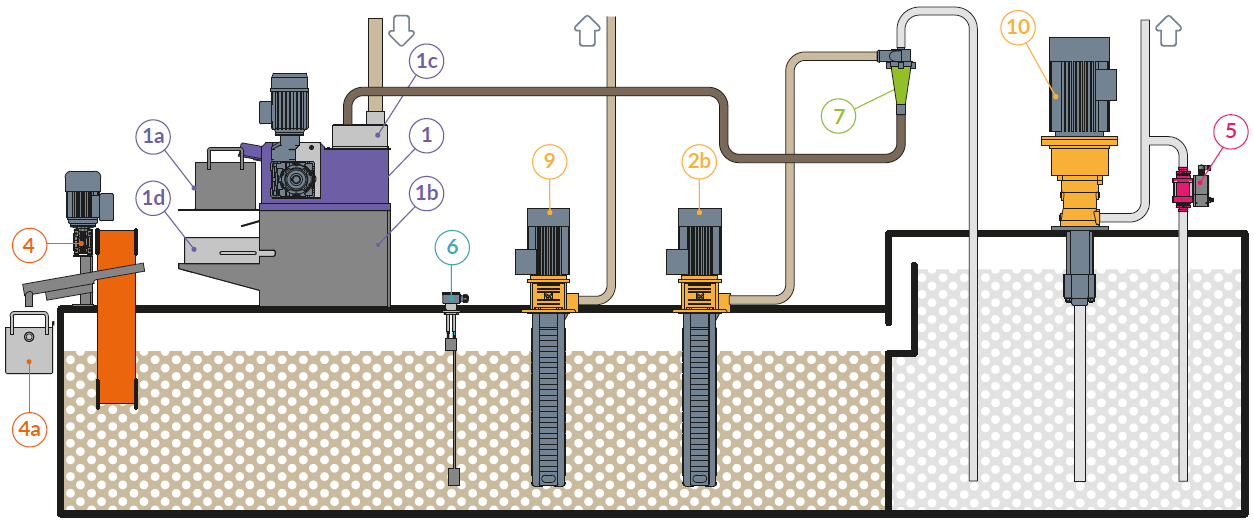

Schéma-chlazení-s-hydrocyklonem_1245x524

1

-  magnetický odlučovač MR300

4

-  odlučovač oleje SKIM124

1a

-  nádrž na třísky - je součástí MR300

4a

-  nádržka na olej nádrž skimmer

1b

-  nádstavba

5

-  elektronický tlakový ventil

1c

-  rozvodný kryt  kryt pro MR300

6

-  elektrický hladinoměr EHP

1d

-  sběrný koš

7

-  hydrocyklon

2b

-  pomocné čerpadlo

9

-  oplachové čerpadlo

10

-  vysokotlaké čerpadlo

Technické parametry zařízení
  • chlazení oplachem: Qmax = 50-300 l/min
  • tlak p = 6 bar, filtrace 100 MIC
  • chlazení středem nástroje: Qmax = 30-60 l/min
  • tlak p = 20-100 bar, filtrace 20-40 MIC
  • (přesnou hodnotu tlaku nutno upřesnit v poptávce)
Nádrže
  • nádrž oplachová - objem V = 550-3000 litrů
  • nádrž vysokotlaká - objem V = 100-1000 litrů

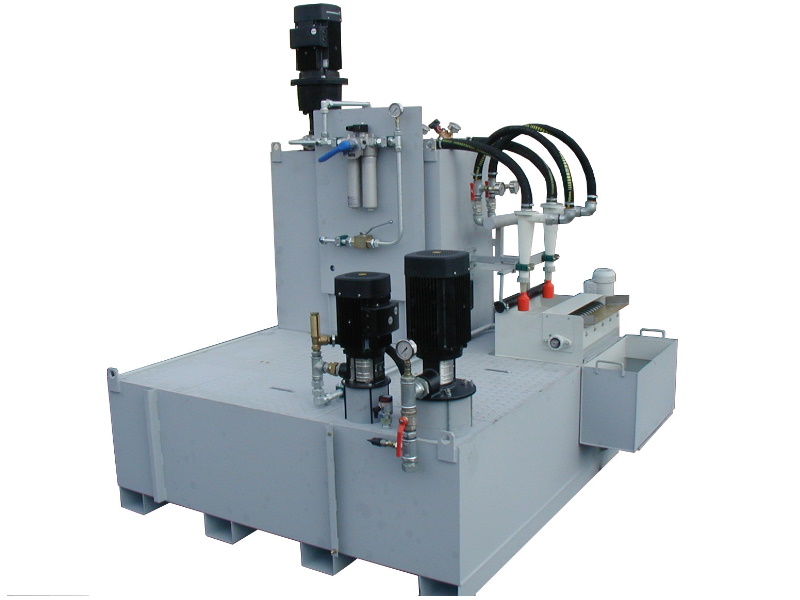

02-03-00_CHA_hydrocyklon
