Automatické filtry

Použití svíčkových filtrů AF100-V
  • k filtrování nečistot v zařízeních pro chlazení nástrojů při obrábění
  • filtruje nečistoty z vodou mísitelných kapalin – olejových emulzí s různým obsahem minerálního oleje, syntetických chladicích kapalin a řezných olejů

PDFII prospekt_HYTEK_AF100_CZ

PDFII data_sheet_HYTEK_AF100-V_CZ

PDFII manual_AF100-V_CZ

PDFII manual_AF100-V_ENG

Technické parametry zařízení
  • pro množství chladicí kapaliny Qmax = 100 l/min, filtrace ≤ 40 μm
  • tlak stlačeného vzduchu pro ovládání proplachu p = 5 bar
  • diferenciální elektrická indikace zanesení filtru

Automatický filtr využívá systém proplachování filtračních elementů. Hlavní díly automatického filtru jsou skryty v hliníkovém tělese. Uvnitř tohoto tělesa je umístěna soustava ventilů, které jsou ovládané pneumatickými ventily od firmy Festo. Tato soustava ventilů díky své speciální konstrukci zajistí změnu průtoku kapaliny přes jednotlivé štěrbinové filtrační vložky a tím dochází k propláchnutí nečistot, které byly v průběhu filtrace zachyceny ve štěrbinách filtračních vložek. V tomto případě proplachu je čistá přefiltrovaná kapalina vedena na čistou stranu filtrační vložky a tím je tato vložka propláchnuta. Propláchnuté nečistoty jsou svedeny do nádržky.

V případě zanesení filtračních vložek a nárůstu tlakového spádu sepne elektrický tlakový indikátor a postupně proběhne zpětný proplach jednotlivých filtračních vložek. Automatický proplach těchto vložek je v časových intervalech nastaven i bez ohledu na signál od elektrického tlakového indikátoru. Tento proces ovládá vlastní řídicí elektronická jednotka. Pro uvedení do provozu stačí pouze napojit filtr na filtrovanou emulzi, napojit tlakový vzduch a připojit napájení. Řídicí elektronika je schopná na základě naprogramovaného procesu detekovat závadu. Tuto informaci je možné dále využít jako chybové hlášení do nadřazeného systému.

zobrazit víceméně
poptat produkt

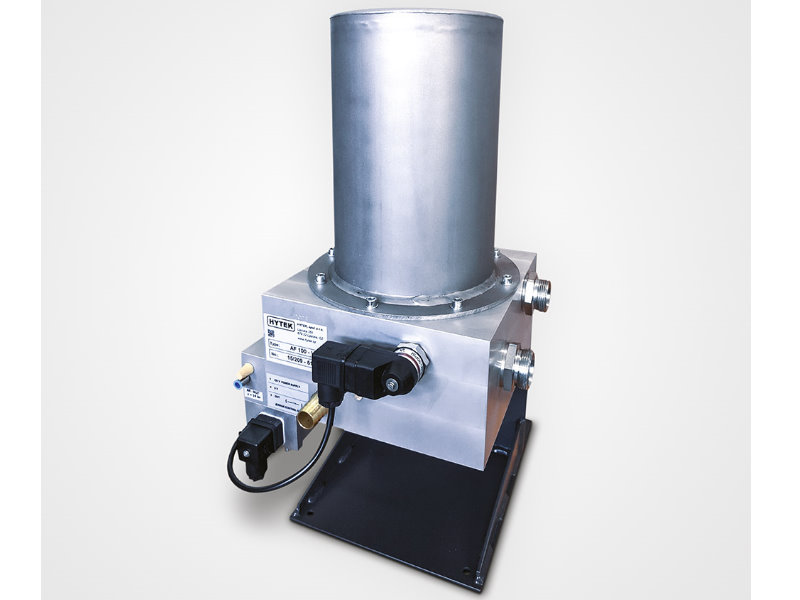

Automatický filtr ventilový

Svíčkový filtr s automatickým proplachem

AF100-V
K14448
běžně skladem
na poptání

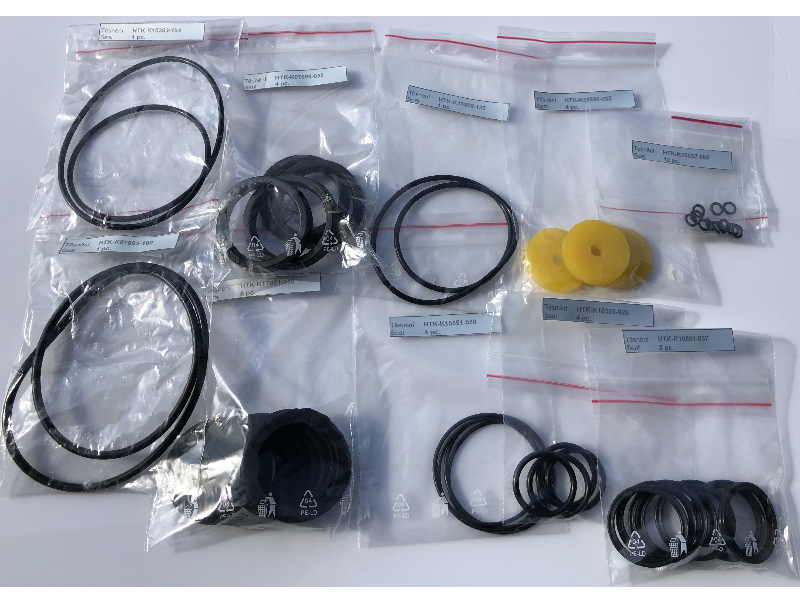

Sada těsnění pro automatický filtr - komplet

Montážní sada těsnění pro automatický filtr AF100-V

Sada těsnění AF100-V
K15902
běžně skladem
na poptání

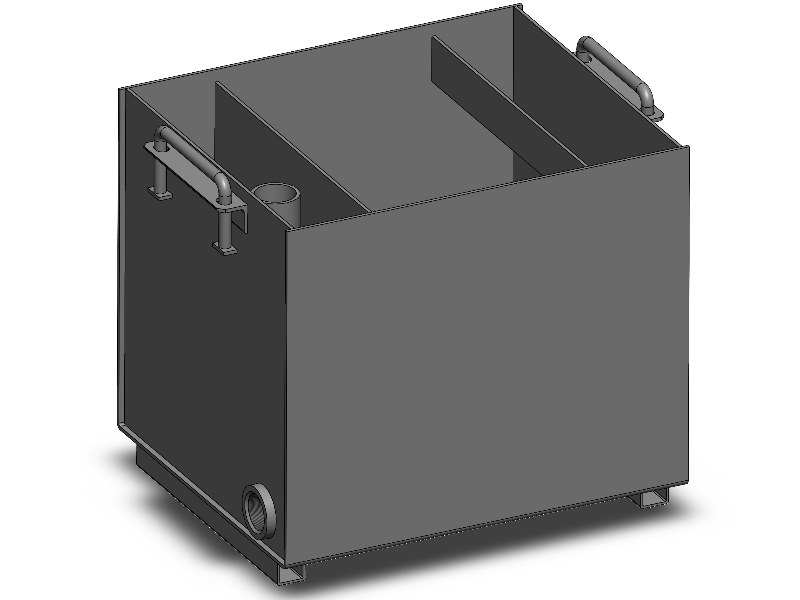

Nádrž kal

Nádrž na nečistoty z automatického filtru AF100-V

19/06-2-0273
K08079
běžně skladem
na poptání

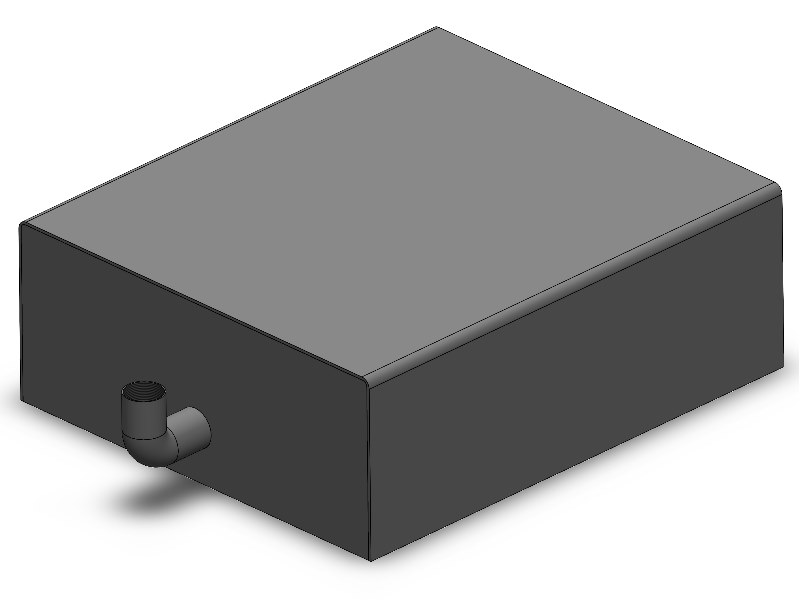

Kryt FS kal

Tlumící vtokový díl k nádrži pro AF100-V

2-0521
K08055
běžně skladem
na poptání
