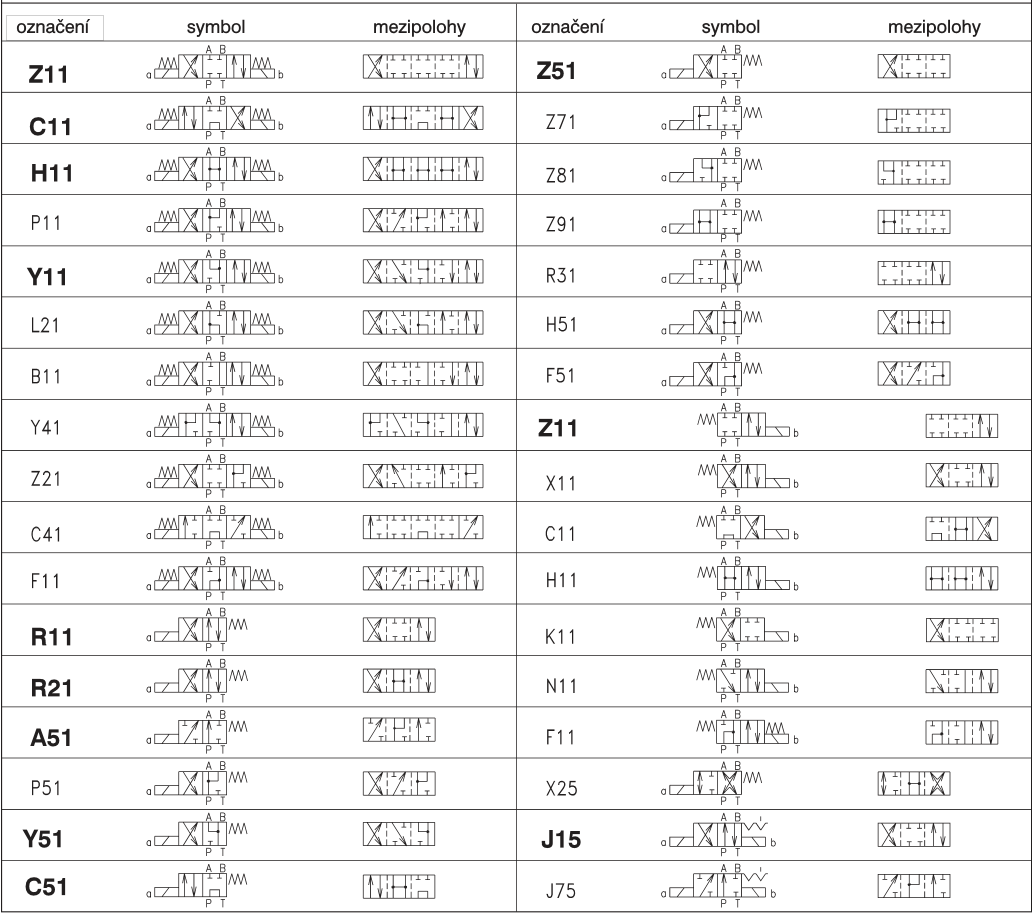

Příklad možného propojení jednotlivých kanálů u šoupátkových rozvaděčů.
Elektromagneticky ovládané šoupátkové rozvaděče
Jsou to ventily (rozvaděče) pro řízení směru pohybu přímočarých motorů (válců) nebo otáčení rotačních motorů (hydromotorů). Rozvaděče dělíme dle světlostí a na 4-cestné, 3-cestné nebo 2-cestné. Tyto cesty nazýváme kanály:
- kanál P je přívod tlaku od čerpadla
- kanál A je výstup z rozvaděče ke spotřebiči
- kanál B je výstup z rozvaděče ke spotřebiči
- kanál T odvod kapaliny z rozvaděče do nádrže
zobrazit víceméně

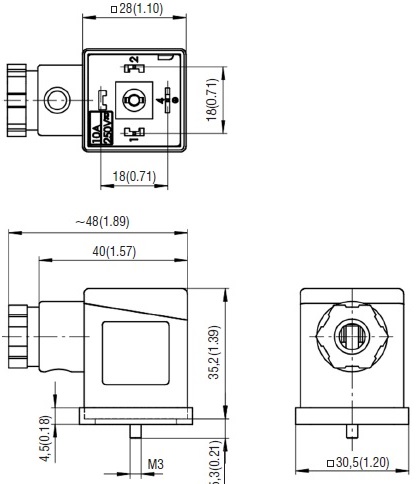

Konektor 936-9909 K4-černá, EN 175301-803
Konektor s usměrňovačem K4-B230AC-1,5

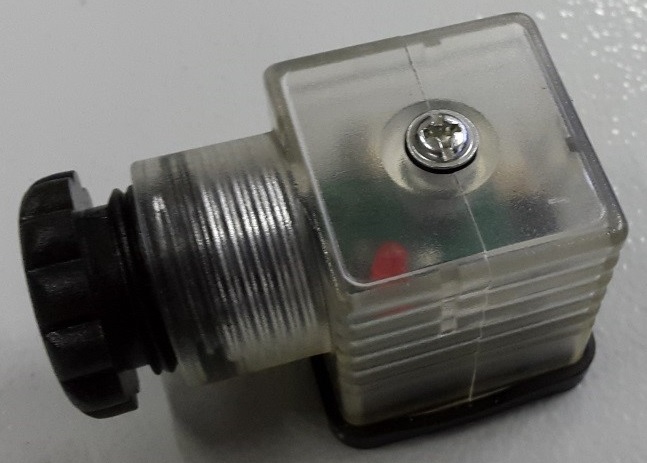

Konektor 24V DC, LED, black
Konektorová nástrčka pro 24V DC s indikací a zhášením EN175301-803

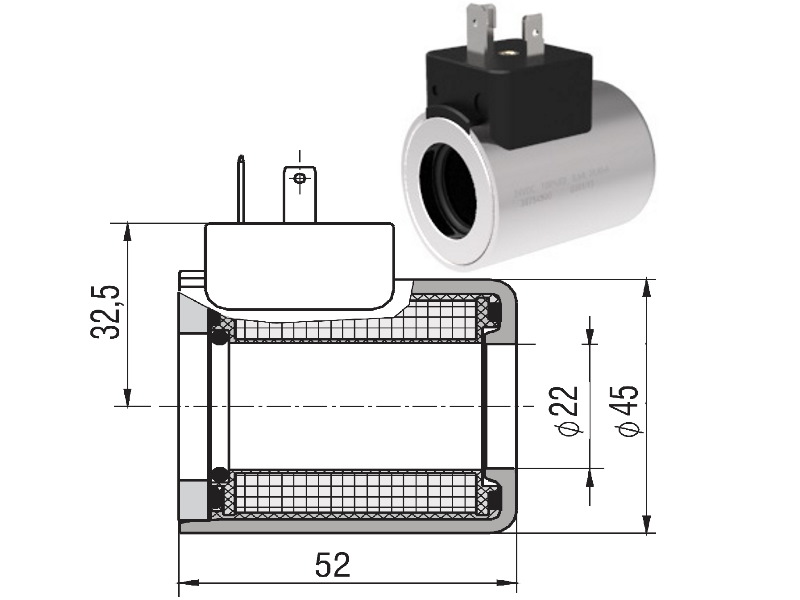

Elektromagnet CÍVKA 24V DC
Cívka pro elektromagnetické ventily 936-0066, 16211600
